| リモコンの警報一覧表(室内ユニット接続時) | |||||
|---|---|---|---|---|---|
| 警報 表示 | ワイヤレスリモコンランプ表示 | 判定機器 | 検出内容 | ||

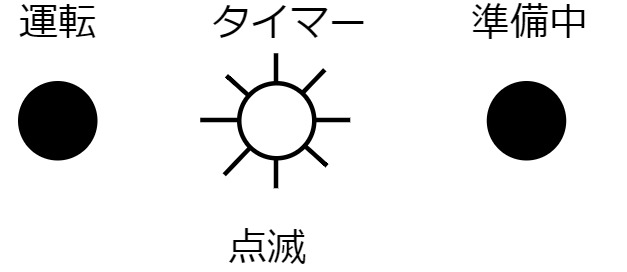

| Ａ０１ |  | 室外ﾕﾆｯﾄ | エンジン保護装置動作 | エンジン系の異常 | エンジン油圧異常 |
| Ａ０２ | エンジンオイル異常 | ||||
| Ａ０３ | エンジン過回転異常 | ||||
| Ａ０４ | エンジン低回転異常 | ||||
| Ａ０５ | イグニッション電源異常 | ||||
| Ａ０６ | エンジン起動失敗 | ||||
| Ａ０７ | 燃料ガス弁異常 | ||||
| Ａ０８ | エンスト | ||||
| Ａ１０ | 排ガス温度高 | ||||
| Ａ１１ | エンジン油面異常 | ||||
| Ａ１４ | エンジン油圧スイッチ異常 | ||||
| Ａ２３ | クランク角センサー異常 | ||||
| Ａ２４ | カム角センサー異常 | ||||
| Ａ２６ | 失火異常 | ||||
| Ａ１５ | スターター系の異常 | スターター電源出力短絡 | |||
| Ａ１６ | スターターロック | ||||
| Ａ１７ | CT異常（ｽﾀｰﾀｰ電流検出不良） | ||||
| Ａ１９ | 冷却水系の異常 | 冷却水温度低 | |||
| Ａ２０ | 冷却水温度高 | ||||
| Ａ２１ | 冷却水レベル異常 | ||||
| Ａ２２ | 冷却水ポンプ異常 | ||||
| Ａ２５ | クラッチ異常 | ||||
| Ａ２７ | 触媒温度異常（触媒付き機種のみ検出） | ||||
| Ａ２８ | 発電機異常（ＨＰのみ検出） | ||||
| Ａ２９ | コンバータ異常（ＨＰのみ検出） | ||||

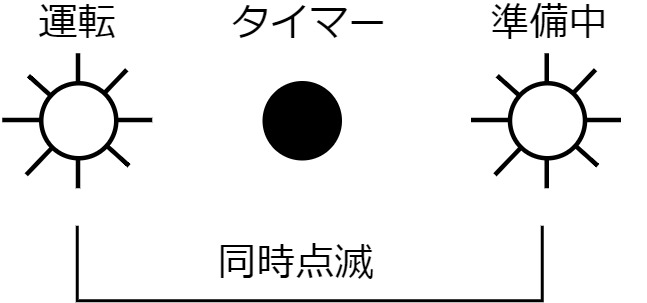

| Ｅ０１ |  | リモコン | シリアル通信異常 ・ 誤設定 | ﾘﾓｺﾝが室内ﾕﾆｯﾄからの信号の異常を検出 | リモコン受信不良 |
| Ｅ０２ | リモコン送信不良 | ||||
| Ｅ０３ | 室内ﾕﾆｯﾄ | 室内ユニットがリモコン（集中）からの受信不良 | |||
| Ｅ０８ | 設定不良 | 室内ﾕﾆｯﾄｱﾄﾞﾚｽ重複設定 | |||
| Ｅ０９ | リモコン | 親リモコン複数台設定 | |||
| Ｅ１１ | 室内ﾕﾆｯﾄ | 室内基板が信号出力基板からの受信不良 | 親リモコン複数台設定 | ||
| Ｅ１２ | 室外ﾕﾆｯﾄ | 自動アドレス中により、自動アドレス開始禁止 | |||
| Ｅ１３ | 室内ﾕﾆｯﾄ | 室内ユニットがリモコンへの送信不良 | |||
| Ｅ１８ | グループ制御配線の通信不良 | ||||

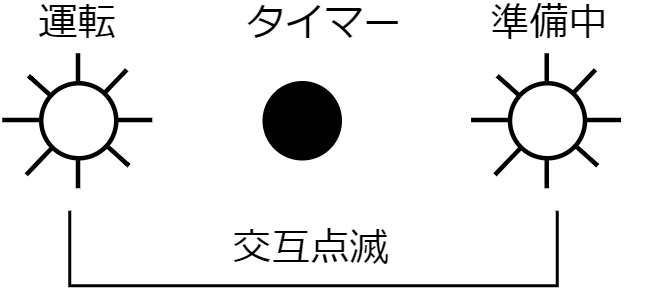

| Ｅ０４ |  | 室内ﾕﾆｯﾄ | 室内ユニットが室外ユニット側からの受信不良 | ||
| Ｅ０５ | 室内ユニットが室外ユニット側への送信不良 | ||||
| Ｅ０６ | 室外ﾕﾆｯﾄ | 室外ユニットが室内ユニット側からの受信不良 | |||
| Ｅ０７ | 室外ユニットが室内ユニット側への送信不良 | ||||
| Ｅ１５ | 自動アドレス警報 | （台数少） | |||
| Ｅ１６ | （台数多） | ||||
| Ｅ２０ | 室内ユニット無し | ||||
| Ｅ２４ | 室外ユニット間通信異常（Ｗマルチのみ検出） | ||||
| Ｅ２６ | 室外ユニット台数不一致（Ｗマルチのみ検出） | ||||
| Ｅ２８ | 室外ユニット配管誤接続（Ｗマルチのみ検出） | ||||
| Ｅ３１ | ユニット内通信異常 | ||||
| Ｆ０１ |  | 室内ﾕﾆｯﾄ | センサ異常 | 室内ユニット側のセンサー系異常 | 室内熱交換器入口温度ｾﾝｻｰ異常 |
| Ｆ０３ | 室内熱交換器出口温度ｾﾝｻｰ異常 | ||||
| Ｆ１０ | 室内ﾕﾆｯﾄ吸込温度ｾﾝｻｰ異常 | ||||
| Ｆ１１ | 室内ﾕﾆｯﾄ吹出温度ｾﾝｻｰ異常 | ||||
| Ｆ０４ |  | 室外ﾕﾆｯﾄ | 室外ユニット側のセンサー系異常 | ｺﾝﾌﾟﾚｯｻｰ出口温度ｾﾝｻｰ異常 | |
| Ｆ０６ | 室外熱交換器入口温度ｾﾝｻｰ異常 | ||||
| Ｆ０８ | 外気温度ｾﾝｻｰ異常 | ||||
| Ｆ１２ | ｺﾝﾌﾟﾚｯｻｰ入口温度ｾﾝｻｰ異常 | ||||
| リモコンの警報一覧表(室内ユニット接続時) | |||||
|---|---|---|---|---|---|
| 警報 表示 | ワイヤレスリモコンランプ表示 | 判定機器 | 検出内容 | ||
| Ｆ１３ | | 室外ﾕﾆｯﾄ | センサ異常 | 室外ユニット側の センサー系異常 | 冷却水温度ｾﾝｻｰ異常 |
| Ｆ１６ | ｺﾝﾌﾟﾚｯｻｰ入出口圧力ｾﾝｻｰ異常 | ||||
| Ｆ１７ | 温水出口温度ｾﾝｻｰ異常 | ||||
| Ｆ１８ | 排ガス温度ｾﾝｻｰ異常 | ||||
| Ｆ２０ | クラッチコイル温度ｾﾝｻｰ異常 | ||||
| Ｆ２１ | クラッチ2コイル温度ｾﾝｻｰ異常 | ||||
| Ｈ０８ |  | ｵｲﾙﾚﾍﾞﾙｾﾝｻｰ異常（Wﾏﾙﾁのみ検出） | |||
| Ｈ０７ | コンプレッサーオイル無し異常（Ｗマルチのみ検出） | ||||
| Ｆ２９ |  | 室内ﾕﾆｯﾄ | 室内不揮発性メモリ（ＥＥＰＲＯＭ）異常［※1］ | ||
| Ｆ３０ |  | 室外ﾕﾆｯﾄ | 時計機能（ＲＴＣ）異常 | ||
| Ｆ３１ | 室内不揮発性メモリ（ＥＥＰＲＯＭ）異常 | ||||
| Ｌ０２ |  | 室内ﾕﾆｯﾄ | 誤設定 ・ 未設定 | 室内外機種の不一致（ＧＨＰ以外の機器接続あり） | |
| Ｌ０３ | グループ制御の親機複数設定 | ||||
| Ｌ０５ | 室外ﾕﾆｯﾄ | 室内ﾕﾆｯﾄ優先重複設定 | （優先室内ユニット） | ||
| Ｌ０６ | （優先室内ユニット以外） | ||||
| Ｌ０７ | 室内ﾕﾆｯﾄ | 個別制御室内ユニットへのグループ配線あり | |||
| Ｌ０８ | 室内ユニットアドレス未設定 | ||||
| Ｌ０９ | 室内ユニット能力未設定 | ||||
| Ｌ０４ |  | 室外ﾕﾆｯﾄ | 系統（室外ユニット）アドレスの重複設定 | ||
| Ｌ１０ | 室外ユニット能力未設定 | ||||
| Ｌ１３ | 室内ユニット機種設定不良 | ||||
| Ｌ１５ | 室内ユニットペアリング不良 | ||||
| Ｌ２１ | ガス種設定不良 | ||||
| Ｐ０９ |  | 室内ﾕﾆｯﾄ | 室内ユニット天井パネルコネクタ接触不良 | ||
| Ｐ０１ | 保護装置動作 | 室内保護装置 | 室内送風機異常／ 室内送風機回転数異常 | ||
| Ｐ１０ | 室内ﾕﾆｯﾄﾌﾛｰﾄｽｲｯﾁ作動 | ||||
| Ｐ１２ | 室内ＤＣファン異常 | ||||
| Ｐ０３ |  | 室外ﾕﾆｯﾄ | 室外保護装置 | コンプレッサー吐出温度高 | |
| Ｐ０４ | 冷媒高圧スイッチ異常 | ||||
| Ｐ０５ | 電源異常 | ||||
| Ｐ１３ | 冷媒回路異常（Wﾏﾙﾁ・3WAYのみ検出） | ||||
| Ｐ１４ | Ｏ2センサー作動 | ||||
| Ｐ１５ | 完全冷媒ガス欠 | ||||
| Ｐ１８ | バイパス弁異常 | ||||
| Ｐ１９ | 四方弁ﾛｯｸ異常（3WAYは検出しません） | ||||
| Ｐ２０ | 冷媒高圧異常 | ||||
| Ｐ２２ | 室外送風機異常 | ||||
| Ｐ２６ | クラッチ接続異常 | ||||
| Ｐ３０ | ｼｽﾃﾑ ｺﾝﾄﾛｰﾗｰ | グループ制御の子機異常（システムコントローラー）［※3］ | |||
| Ｐ３１ | 室内ﾕﾆｯﾄ | グループ制御異常（警報） | |||
| オイル 点検 | 室外ﾕﾆｯﾄ | オイル交換時間（レベル）警報 室外表示：OIL | |||
| 点検 | 自動バックアップ運転中［※2］ | ||||
| ＧＥ | ｺﾝﾊﾞｰﾀｰ異常時の発電無しﾊﾞｯｸｱｯﾌﾟ運転表示（HPのみ検出） | ||||
注) 表中の「ＨＰ」：ハイパワーマルチ
注) 機種によっては表示しない項目があります。
※ １：電源投入時に室内不揮発性メモリ(ＥＥＰＲＯＭ)不良の場合は、警報コードＦ２９は出ず、室内基板上の電
源ＬＥＤが点滅します。
※ ２：この場合、システムの運転は可能ですが、いずれかの室外ユニットが異常停止していることを意味していま
す。
※ 3：システムコントローラーではＰ３０警報(グループ制御の子機異常)が表示されることがあります。
